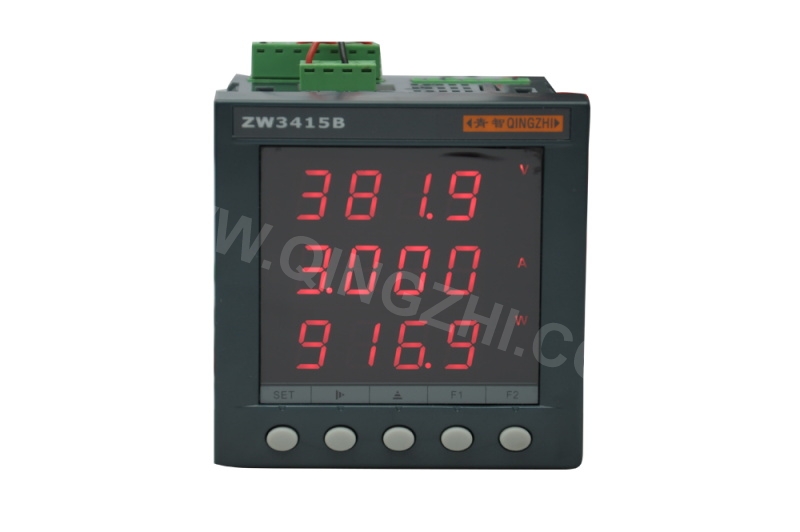

- ZW3415B
咨詢熱線：021-53080555
產品詳情
一 ZW3414D/ZW3415B儀表主要技術參數
|
測 量 參 數 |
測量范圍 |
測 量 誤 差 |
分辨力 |
|
電 壓 |
ZW3414D:AC/DC (10.0～500.0)V |
±(0.4%讀數+0.1%量程) |
0.1V |
|
ZW3415B:AC (10.0～500.0)V |
|||
|
電 流 |
ZW3414D:AC/DC (0.02～15)A |
±(0.4%讀數+0.1%量程) |
0.001A |
|
ZW3415B:AC (0.02～20)A |
|||
|
有功功 率 |
U*I*COSΦ |
PF=1.0： ±(0.4%讀數+0.1%量程) PF=0.5： ±(0.8%讀數+0.2%量程) |
0.1W |
|
有功電 能 |
99999 MWh |
0.1Wh |
|
|
無功功 率 |
U*I*SINΦ |
PF=0.0： ±(0.8%讀數+0.2%量程) |
0.1Var |
|
無功電 能 |
99999 MVarh |
0.1Varh |
|
|
視在功 率 |
U*I |
±(0.4%讀數+0.1%量程) |
0.1VA |
|
視在電 能 |
99999 MVAh |
0.1Vah |
|
|
安 時 |
99999999 Ah |
僅ZW3414D: ±(0.4%讀數+0.1%量程) |
0.001Ah |
|
功率因 數 |
0.20～1.00 |
±0.02 |
0.001 注1 |
|
頻 率 |
(45～65)Hz |
±0.05Hz |
0.01Hz注1 |
|
累積電 能 |
0～9999小時 59分鐘59秒 |
±1分鐘/24小時 |
1秒鐘 |
注1：僅ZW3414D: 電壓幅值高于10%量程；電流幅值高于1%量程；
二 其它技術參數如下：
|
電壓輸入（每路） |
|
|
輸入阻抗 |
2MΩ |
|
電流輸入（每路） |
|
|
輸入阻抗 |
<0.1Ω |
|
過載 |
|
|
電壓/電流 |
120% |
|
繼電器輸出（2路） |
|
|
觸點類型 |
每路一常開一常閉機械觸點 |
|
觸點容量 |
2A/250V AC |
|
串口 |
|
|
類型 |
光電隔離RS-485 |
|
協議 |
Modbus-RTU |
|
波特率 |
9600、19200、38400 bps |
|
工作環境 |
|
|
溫度 |
0～40℃ |
|
濕度 |
<75%RH |
|
大氣壓力 |
80～106 kPa |
|
工作電源 |
|
|
供電電壓 |
85～265V AC 100～300V DC |
|
供電頻率 |
45～65Hz或 直流 |
|
整機功耗(帶擴展) |
<10VA |
|
其它參數 |
|
|
外形尺寸 |
96 X 96 X 100mm |
|
開口尺寸 |
92 X 92mm |
|
顯示更新 |
約3次/秒 |
|
轉換速率 |
約8000次/秒 |
注：上述參數指標適用正常產品，定制產品請參照顧客訂貨合同要求執行。
其他參數細節請參考說明書。
