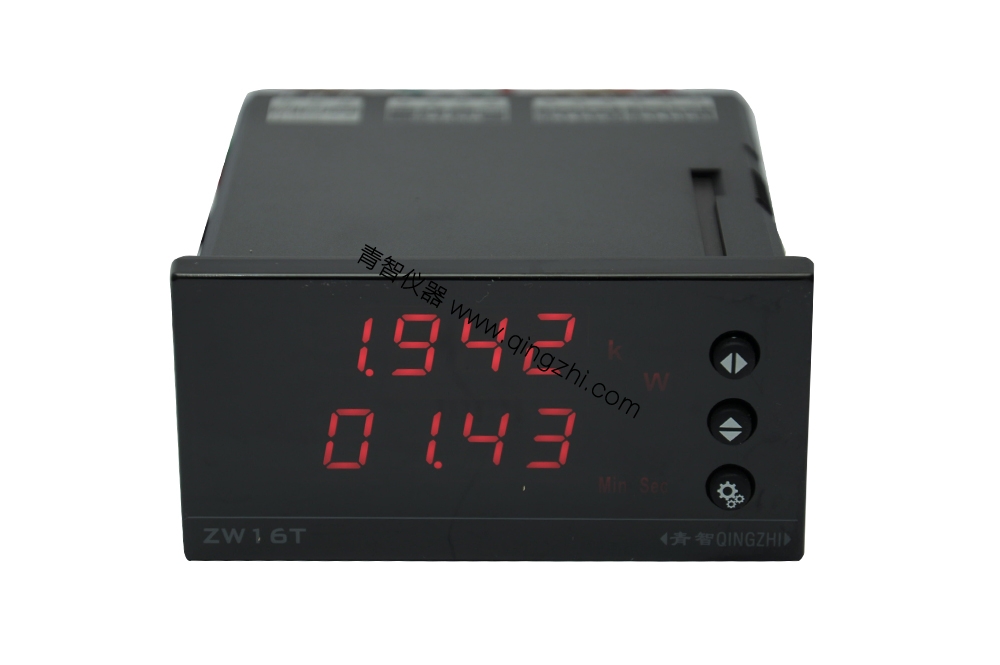

- ZW1622A
咨詢熱線：021-53080555
產品詳情
一 儀表后綴說明：
|
ZW16/26 |
-T |
-R |
-S |
-RS |
-DI |
|
儀表功能型號 |
特制 |
繼電器輸出 |
模擬量輸出 |
串口輸出 |
開關量輸入 |
二 參數說明
|
型號 項目 |
ZW1622A/1622W |
||
|
測量參數 |
時間 |
交流電流(ZW1622A) |
交流功率(ZW1622W) |
|
測試信號 |
根據電流/功率的閥值 |
15mA～15A |
500V*15A |
|
測量量程 |
最大9999小時 |
15A |
7.5kW |
|
分辨力 |
小于1小時： 秒 小于100小時： 分鐘 大于100小時： 小時 |
0.001 A |
0.1W |
|
信號頻率 |
(45～65)Hz |
||
三 其他參數
|
過載 |
120%量程 |
|
輸入阻抗 |
電壓輸入阻抗： > 1.5MΩ； 電流輸入阻抗：<10mΩ |
|
擴展 功能 |
1. RS-485/232 數據通訊：隔離的RS-485/232通訊，采用工業標準的MODBUS規約RTU模式。 2. 繼電器報警輸出：對測試數據進行越限判定，并輸出觸點開關信號，方便進行可擴展的控制。 3. 模擬量輸出(0～5V或1～10V或4～20mA或0～20mA)：對特定數據的變化同步 輸出。 4. 開關量信號輸入(DI): 一路光耦輸入。 |
訂貨須知：
用戶在訂貨前，請確認以下項目：
1. 測試參數的范圍滿足訂貨產品的量程要求；其它測試范圍必須訂貨時聲明。
2. 工作電源：AC (85～265)V，(45～65)Hz；DC (100～300)V；其它要求必須訂貨聲明。
3. 擴展功能為選項，非標準配置；用戶訂貨時必需聲明。
4. 其它特別聲明的技術要求或使用要求。
ZW16/26系列的測試對象為交流電壓、電流信號。產品符合《DB37/T557-2005數字式電參數測量(試)儀》。
具體技術指標如下：
|
規格型號 |
基本誤差 |
||
|
ZW1601 |
±（0.4％示值+0.1％量程） |
||
|
ZW1602 |
|||
|
ZW1603 |
PF=1, ±(0.4 ％ 示 值 + 0.1 ％ 量 程 ) |
||
|
ZW1604 |
± 0.02 |
||
|
ZW1605 |
± 0.05Hz |
||
|
ZW1606 |
PF=0，±(0.8 ％ 示 值 + 0.2 ％量 程 ) |
||
|
ZW1607 |
PF=1, ±(0.4 ％ 示 值 + 0.1 ％量 程 ) |
||
|
ZW1618 |
±（0.4％示值+0.1％量程） |
||
|
ZW1619 |
|||
|
ZW1651 |
±（0.16％示值+0.04％量程） |
||
|
ZW1652 |
|||
|
ZW1658 |
|||
|
ZW1659 |
|||
|
ZW1622A |
±（0.4％示值+0.1％量程） |
||
|
ZW1622W |
PF=1, ±(0.4％ 示 值 + 0.1 ％ 量 程 ) |
||
|
ZW2613 ZW2612 |
電壓/電流：±（0.4％示值+0.1％量程） |
||
|
ZW2613：功率：PF=1, ±(0.4 ％ 示 值 + 0.1 ％ 量 程 ) |
|||
|
ZW2612：頻率：± 0.05Hz |
|||
|
|
(45～65Hz ): |
(65～1000Hz ): |
|
|
ZW1620V |
±(0.4 ％ 示 值+0.1％量 程 ) |
±(0.4 ％ 示 值+0.1 ％量程 ) |
|
|
ZW1620A |
|||
|
ZW1620W |
|||
|
ZW1620C |
± 0.02 |
± 0.05 |
|
|
ZW1620F |
± 0.1 |
± 0.2 |
|
備注1：電量表數據誤差與測試信號相關，建議輸入信號范圍：電壓范圍（5%～100%）量程，電流范圍（1%～100%）量程；
備注2：進行數據校準前，請確認本儀表倍率設置必需為1.000；
五 其它技術參數如下：
1. 信號輸入方式：浮置輸入（測試信號與儀表電源地隔離，安全電壓大于1.5kV）；
2. 信號轉換速率：約8000次/秒；
3. 顯示更新： 約 3次/秒 ；
4. 整機功耗：< 4VA ；
5. 整機重量： 約 300 克 ；
6. 開孔尺寸：ZW16： 44+0.05 x 91+0.05 ZW26：91+0.05 x 44+0.05
7. 工作電源：AC 85~265V，45~65Hz；DC:100~300V
8. 工作環境條件： 環境溫度：（0～40）℃；環境濕度：≤75%RH；大氣壓力：（86～106）kP
注：上述參數指標適用于正常產品，定制產品請參照顧客訂貨合同要求執行。
六 常見問題對策處理表
|
現 象 |
原 因 |
對 策 1 |
對 策 2 |
|
|
顯示 |
所有LED閃爍、不顯示 |
工作電源異常 |
檢查電源電壓是否正常 |
檢查電源端子連接情況 |
|
顯示亂碼 |
附近有強干擾 |
遠離強烈的干擾環境 |
程序異常，退回公司 |
|
|
數據 |
有底數 |
電源干擾 或環境干擾 |
遠離強烈的干擾環境 |
工作電源與其它設備電源分離 |
|
數據跳動，無法讀值 |
信號干擾 或信號諧波 |
處理強烈的干擾信號 |
處理信號諧波， 或選用其它儀表 |
|
|
數據異常 |
PT、CT設置異常 |
檢查參數設置 |
重新設置參數 |
|
|
報警 |
報警功能異常 |
參數設置不適宜 |
重新設置參數 |
參照5.2.1執行 |
|
通訊功能 |
通訊不成功 |
RS485轉換器及連線 |
檢查轉換器連線位置 |
參照7.3檢查信號電平 |
|
通訊參數設置不正確 |
檢查儀表與計算機的通訊參數的設置 |
參照光盤內容檢查 |
||
|
接收的數據經常出錯 |
硬件線路接觸不良 通訊線路環境干擾 |
檢查硬件線路連接的可靠性 |
采用帶屏蔽的通訊線纜，降低環境干擾。 |
|
